泛用性高速贴装机

产品特点:性能稳定,贴装效率高。

高速正/底面贴装机

BWTZ-400F

产品介绍
高速贴装机广泛用于FPC的标签、双面胶、保护膜、泡棉、胶膜的贴附,该设备采用模块化设计,自动检测贴装压力,可选择 向下正贴/向上底贴 贴装工艺,解决行业无尘贴装痛点。
产品介绍
视频演示

技术特色:

压力监控系统;

龙门架构;

底部向上无尘贴装;

贴合精度:±0.1mm,CPK>1.33;

控制方式:PLC+触屏+伺服控制+CCD;

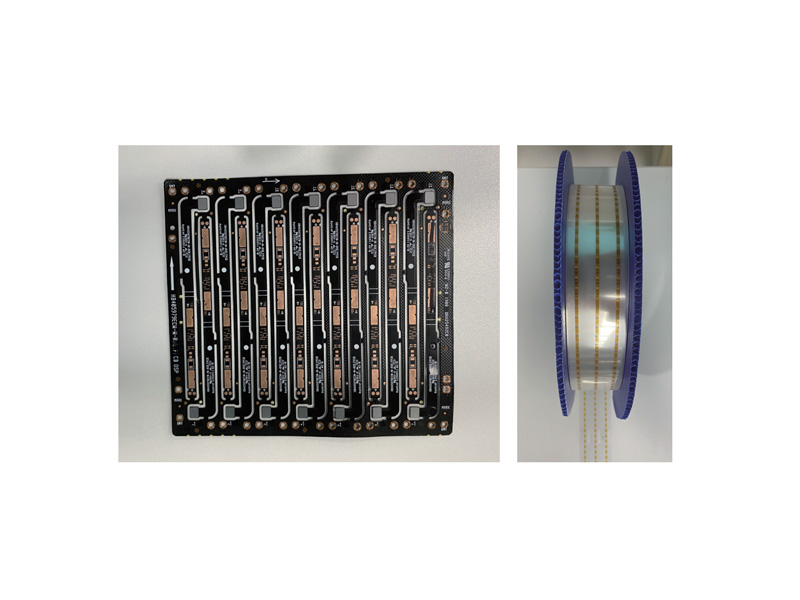

贴装机贴装效果图

贴装机贴装效果图


技术参数:

项目参数
机型BWTZ-400F/BWTZ-400F-01
贴装类型
向上/向下底贴
设备尺寸L1600×W1220×H2050 mm
工作高度900±30 mm
C/T0.8S
贴装精度±0.1mm(型号400F)
±0.05mm(型号400-01)
贴装角度360°
吸头数量6个
供料器数量2个
上料方式轨道式,贴合方向自动调整;无需人工调转方向
贴装量率≥99.9%(PET膜来料误差需<0.1mm)
妥善率≥99.5%(5分钟内可解决的报警未计入)
