SMT接料机软件操作界面简单介绍
日期:2024-06-11 09:17
作者:全自动接料机厂家
浏览量:267
SMT接料机的软件操作界面相对也比较简单,复杂的是接料机的软件设置调试部分。为了让您对SMT接料机更好的了解,下面我们来简单介绍下SMT接料机软件操作界面区域和功能。


SMT接料机软件操作界面区域功能划分是什么?

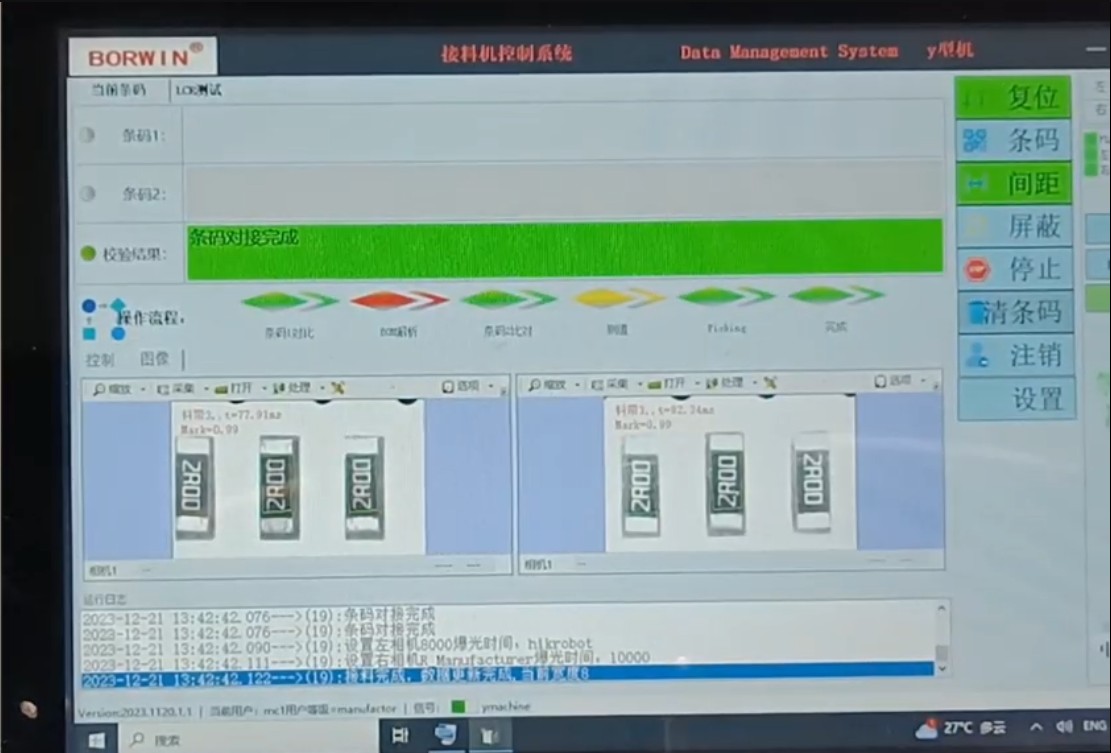

如下图,我们从图中可以看出接料机软件由左边1-3个横状区域和右边竖状区域4组成,功能分别是:

⑴、扫码显示及过程反馈区域。使用扫码枪扫描相应的条码,经过数据比对,数据会实时显示在相应的行,且如果接料机有相应的接料、测值过程,会将过程的结果OK/NG显示,并有相应的信息提示和防呆防错效果。注:如果企业用户发现接料机有报错,请在该区域找到报错代码信息反馈给我们,由我们来作出相应的解答及操作调整。

⑵、图像采集调整区域。该区域主要是通过CCD相机实时拍摄的画面,配合调试工程师的参数设置,达到很好的接料及相应功能效果(图中为丝印对比图像状态)。

⑶、运行日志区域。用于帮组用户和工程师追溯SMT接料机操作过程,排除故障。

⑷、菜单区域。该区域分为两部分,不同用户登录会显示出不同的菜单列表(防误操作,避免设备因此损坏或者不能正常工作)。菜单区域是用户常用的工作区域,用户需要按接料机操作流程使用。



接料机各区域组成部分


SMT接料机软件操作界面具体功能介绍:

条码:打开/关闭扫描条码的功能。点亮后,下面的等待扫码按钮切换为显示扫码屏蔽

条码1:贴片机feeder(飞达)上快用完的料盘上的P/N条码。

条码2:新料盘的P/N条码,与原条码做对比,判断是否是同一种料。

屏蔽:打开/关闭检测空料的功能。

间距:料带间距有4mm和2mm切换的功能(注:不同型号可能会有不同)。

清空条码:当扫错料盘时,可以按此按钮清除,再重新扫条码。

用户登录:点击进入用户登录界面,接料机厂家可以按用户需求设置多组用户,分别赋予相应的功能和调试权限。

复位:重新开启电源、按下急停按钮、报警故障排除等操作后需要按此按钮。

停止:停止。


SMT接料机软件操作界面的其他按钮和功能,为了防止误操作,就不再进行介绍了。如果您是我们的客户,想了解更多关于SMT接料机的软件设置和用户权限方面的问题,可以联系我们的工程师进行更详细的了解。
