pcb和fpc、pcba是什么意思?它们有哪些区别
日期:2022-12-28 08:58
作者:宝尔威
浏览量:2329

什么是PCB

PCB是英文printed circuit  board的简称,PCB的意思是印制电路板,PCB板是现代集成电路的基础部件,也是各类电子元器件的支撑体(同时具有保持稳定外型结构的功能),是板上各电子元器件、模块电气性能互通的载体。


PCB板分类有哪些?

⑴、从板的层级来分,可以分为单面板、双面板以及多层板,多面板可以为四层、六层、八层板。

⑵、从板的软硬来分,可以分为刚性板及柔性板。

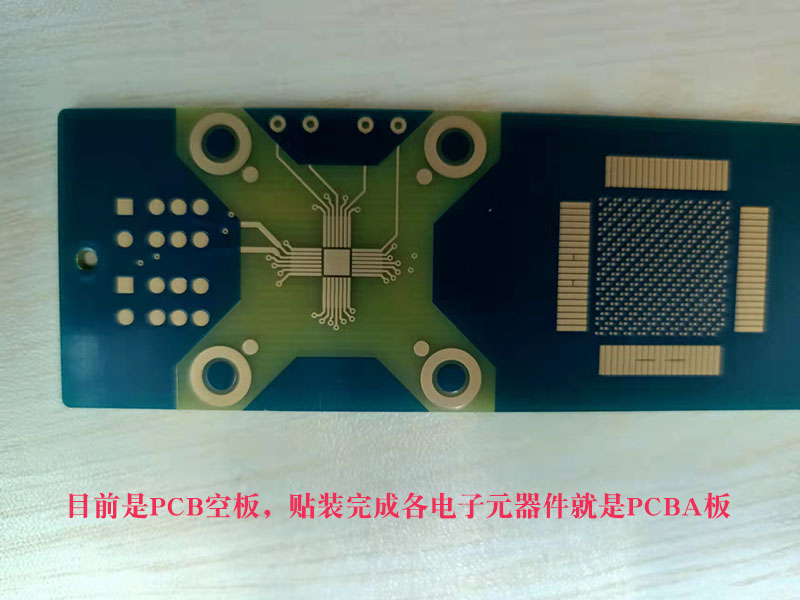

PCB板

PCB板


PCB板是由哪些材料组成的?

大多数PCB板是由基础的覆铜板(由铜箔和粘合剂组成的,即是将电子玻纤布和增强材料浸以树脂、铜箔经热压而制成的一种板状材料),加上高分子合成树脂、高强度绝缘层组成;PCB板如果是多层,那么覆铜板和树脂、绝缘层也按需增加。


PCB板印制的工作原理是什么?

通常来说PCB板在生产之前,需要在软件上进行线路设计,设计好的线路会印刷在电路板上,其实现的方式是将原本的整块的覆铜板,使用特殊的液体材料进行定向腐蚀,保留线路部分、祛除非线路部分。多层覆铜板的线路印刷一致,想要使得多层线路之间实现互通,就需要在设计好的位置打孔,且在孔洞上镀上铜,这样整块的PCB板就能够实现各层线路的互通了。想了解更详细的内容,可以在本站查看PCB板生产制作流程。


什么是FPC?

FPC是flexible printed circuit的英文简称,FPC的意思是柔性电路板,它是相对PCB刚性电路板来说的。柔性电路板是使用聚酰亚胺或者聚脂薄膜为基材制造而成的,具有高度可靠性和可挠性的印刷电路板。该板有着轻、薄、弯、三维面连接的特点。


柔性FPC板

柔性FPC板


FPC具有哪些缺点?

⑴、初始成本高。⑵、不易更改和修补。⑶、有尺寸极限。⑷、易损坏。


什么是PCBA?

PCBA是英文Printed Circuit Board Assembly 的简称,PCB板经过SMT产线加工检测(DIP插件波峰焊接检验)之后的成品板。


pcb和fpc、pcba有哪些区别?

⑴、PCBA是PCB和FPC加工印刷(插件)上电子元器件、电气控制模块后的成品板。

⑵、PCB通常情况下是刚性印制电路板,而FPC是指柔性印刷电路板。
